05K210采暖空调循环水系统定压图集介绍

05K210采暖空调循环水系统定压图集是一份适用于民用建筑中采暖空调循环水系统定压;指导设计、施工安装的图集,该图集一般被简称为05k210图集。如果现在你需要下载一份免费的05k210图集作为工作或学习的参考资料,那么就赶紧点击本文相应的下载地址来下载这份东坡小编为你整理带来的这份pdf格式完整高清电子版05K210采暖空调循环水系统定压图集吧!以下是关于该图集的相关介绍,希望对你有所帮助!

05k210图集目录

目录1

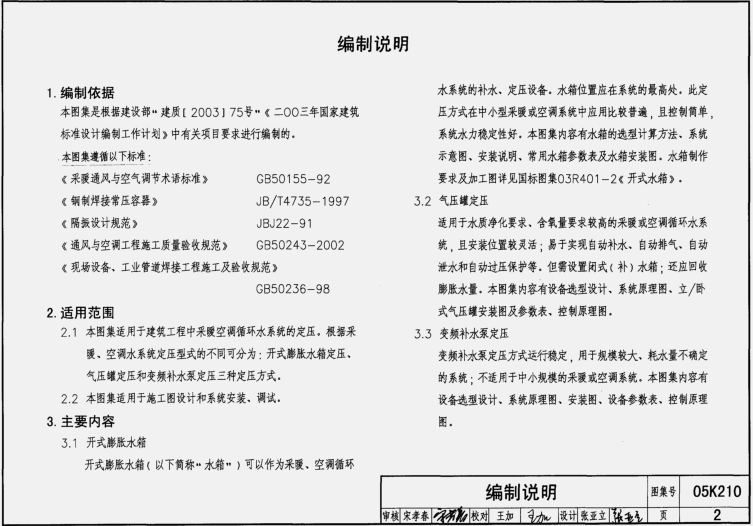

编制说明2

开式膨胀水箱定压设计及安装说明(一)3

开式膨胀水箱定压设计及安装说明(二)4

开式膨胀水箱定压原理图5

方形膨胀水箱选用表6

方形膨胀水箱总图7

圆形膨胀水箱选用表8

圆形膨胀水箱总图9

气压罐定压设计及安装说明10

气压罐定压设计选型示例11

气压罐定压原理图12

立式气压罐定压装置选型表13

立式气压罐定压装置组装图14

立式气压罐定压装置底座图15

卧式气压罐定压装置选型表16

卧式气压罐定压装置组装图(一)17

卧式气压罐定压装置组装图(二)18

卧式气压罐定压装置底座图19

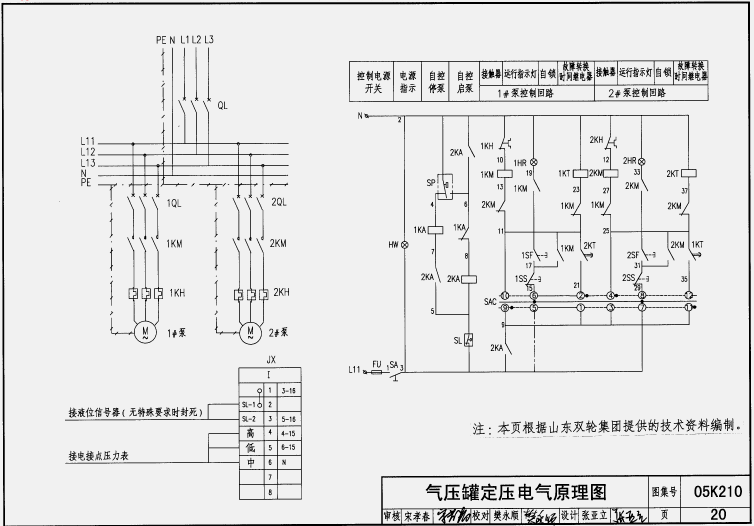

气压罐定压电气原理图20

气压罐定压电气说明图21

变频补水泵定压设计及安装说明22

变频补水泵定压原理图23

变频补水泵定压设备技术特性表24

变频补水泵定压电气原理图25

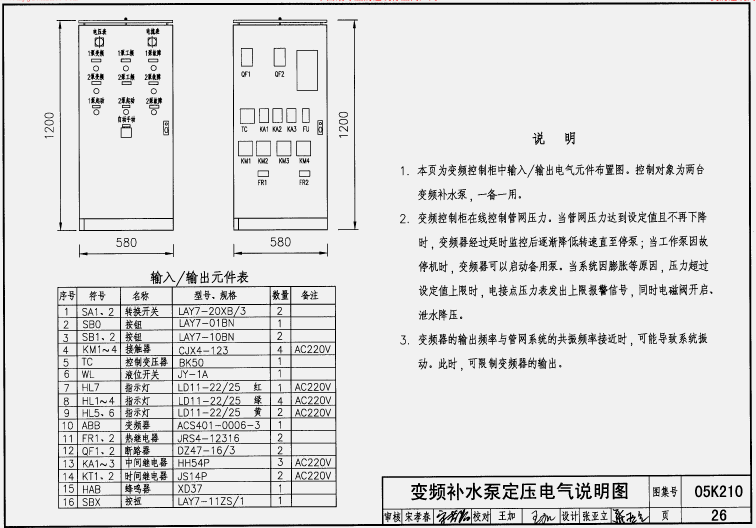

变频补水泵定压电气说明图26

05k210图集内容简介

主要内容包括:根据系统形式、运行方式、系统规模大小可选用膨胀水箱定压、气压罐(补水泵)定压、变频补水泵定压三种形式。本图集按照设计选用(包括选用说明、接管原理、电气控制原理)、施工安装(安装说明、基础、隔振措施、质量验收)的顺序编制,方便设计人员的选用和施工人员照图施工。

05k210图集样张
