06D401-1吊车供电线路安装图集pdf超清电子版【无水印图集】

  • 大小:4.0M
  • 类型:书集教程
  • 网站:http://www.uzzf.com
  • 厂商:
  • 授权:免费软件
  • 等级:
  • 产地:国产软件
  • 语言:中文
  • 平台:WinAll
  • 更新:2015-04-17
好用好玩 50%(0)
坑爹 坑爹 50%(0)

06D401-1吊车供电线路安装图集介绍

06D401-1吊车供电线路安装图集,简称为06d4011图集,本节内容小编和大家分享的是一份pdf超清电子版06D401-1吊车供电线路安装图集,该图集内容完整无水印,由163页组成,欢迎有需要的朋友前来下载查阅该图集!

06d4011图集内容简介

本图集适用于各种桥式吊车、单梁吊车、电动葫芦的滑触线及移动电缆安装。包括了吊车裸滑触线安装,滑触线包括钢质裸滑触线和铜制刚性裸滑触线两种材料,吊车绝缘式安全滑触线安装,吊车移动电缆安装。本图集增编了铜制刚性滑触线的安装,不仅解决了大吨位吊车的载流量和降压问题,而且解决了爆炸危险场所吊车供电问题。

06d4011图集目录

目录1

总说明6

一、吊车裸滑触线安装

编制说明1-1

滑触线支架与吊车梁配合索引表(一)1-4

滑触线支架与吊车梁配合索引表(二)1-5

滑触线支架与吊车梁配合索引表(三)1-6

滑触线支架与吊车梁配合索引表(四)1-7

钢质滑触线支架安装

角钢滑触线1-1型支架安装图1-8

角钢滑触线1-2型支架安装图1-9

角钢滑触线2-1型支架安装图1-10

角钢滑触线2-2型支架安装图1-11

角钢滑触线3型支架安装图1-12

角钢滑触线4-1型支架安装图1-13

角钢滑触线4-2型支架安装图1-14

双沟型铜电车线滑触线托线轮1-1型支架安装图1-15

双沟型铜电车线滑触线托线轮1-2型支架安装图1-16

双沟型铜电车线滑触线末端拉紧支架在吊车梁上固定1-17

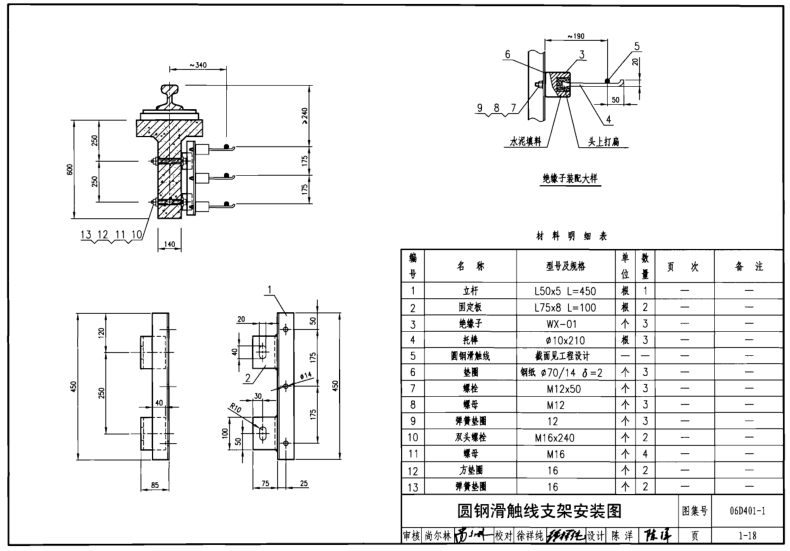

圆钢滑触线支架安装图1-18

圆钢滑触线末端拉紧支架在墙上固定1-19

圆钢滑触线末端拉紧支架在吊车梁上固定1-20

电动葫芦及悬挂梁式吊车滑触线安装1-21

铜质刚性滑触线支架安装

铜质刚性滑触线1-1型支架安装图1-22

铜质刚性滑触线1-2型支架安装图1-23

铜质刚性滑触线2-1型支架安装图1-24

铜质刚性滑触线2-2型支架安装图1-25

铜质刚性滑触线3型支架安装图1-26

铜质刚性滑触线4-1型支架安装图1-27

铜质刚性滑触线4-2型支架安装图1-28

铜质刚性滑触线5型支架安装图1-29

铜质刚性滑触线6型支架安装图1-30

钢质滑触线固定装置

角钢滑触线1-1型固定装置1-31

角钢滑触线1-2型固定装置1-32

角钢滑触线2-1型固定装置1-33

角钢滑触线2-2型固定装置1-34

角钢滑触线3-1型固定装置1-35

角钢滑触线3-2型固定装置1-36

角钢滑触线4-1型固定装置1-37

角钢滑触线4-2型固定装置1-38

轻轨滑触线1-1型固定装置1-39

轻轨滑触线1-2型固定装置1-40

双沟型铜电车线滑触线托线轮固定装置1-41

圆钢、扁钢、角钢滑触线固定装置1-42

铜质刚性滑触线固定装置

交流660V、交流380V铜质刚性滑触线1-1型固定装置1-43

交流660V、交流380V铜质刚性滑触线1-2型固定装置1-44

钢质滑触线固定装置零件

角钢滑触线固定装置零件(一)1-45

角钢滑触线固定装置零件(二)1-46

角钢滑触线固定装置零件(三)1-47

轻轨滑触线固定装置零件1-48

铜质刚性滑触线固定装置零件

交流660V、交流380V铜质刚性滑触线固定装置零件(一)1-49

交流660V、交流380V铜质刚性滑触线固定装置零件(二)1-50

交流660V、交流380V铜质刚性滑触线固定装置零件(三)1-51

滑触线温度补偿及检修段装置

角钢滑触线温度补偿及检修段装置安装图1-52

角钢滑触线1-1型支架安装图温度补偿及检修段支架安装图1-53

角钢滑触线1-2型支架安装图温度补偿及检修段支架安装图1-54

角钢滑触线2-1、4-1型支架安装图温度补偿及检修段支架安装图1-55

角钢滑触线2-2、4-2型支架安装图温度补偿及检修段支架安装图1-56

角钢滑触线3型支架安装图温度补偿及检修段支架安装图1-57

吊车限位开关操作挡板

桥式吊车限位开关操作挡板安装图1-58

悬挂梁式吊车限位开关操作挡板安装图1-59

吊车滑触线电源指示

户内吊车滑触线信号灯1-60

户外吊车滑触线信号灯1-61

滑触线连接及电源进线连接

滑触线连接图(一)1-62

滑触线连接图(二)1-63

电源进线连接(一)1-64

电源进线连接(二)1-65

电源进线连接(三)1-66

电源进线连接(四)1-67

超低阻抗滑触线方案示意图1-68

二、吊车移动电缆安装

编制说明2-1

悬挂装置及电缆夹具一览表2-4

吊车移动电缆悬挂装置选用表2-5

移动电缆在吊索上安装

吊索悬挂移动电缆示意图2-6

吊索终端拉紧装置2-7

吊车上托轮装置2-8

吊索上滑环悬挂装置2-9

吊索上滑轮悬挂装置(一)2-10

吊索上滑轮悬挂装置(二)2-11

防爆场所吊索上滑轮悬挂装置(一)2-12

防爆场所吊索上滑轮悬挂装置(二)2-13

电缆夹具2-14

电缆夹具零件2-15

吊索终端固定装置

吊索终端固定装置安装方式索引表2-16

吊索终端装置在墙上固定(一)2-17

吊索终端装置在墙上固定(二)2-18

吊索终端装置在矩形构筑物上固定2-19

吊索终端装置在圆形柱上固定2-20

吊索终端装置在工字钢梁上固定2-21

移动电缆在双角钢滑轨上安装

双角钢滑轨上悬挂移动电缆示意图2-22

双角钢滑轨上悬挂装置安装示意图2-23

双角钢滑轨在工字钢梁上的固定2-24

移动电缆在开口方管滑轨上安装

开口方管滑轨上悬挂移动电缆示意图2-25

开口方管滑轨上两轮悬挂装置安装示意图2-26

开口方管滑轨上四轮悬挂装置安装示意图2-27

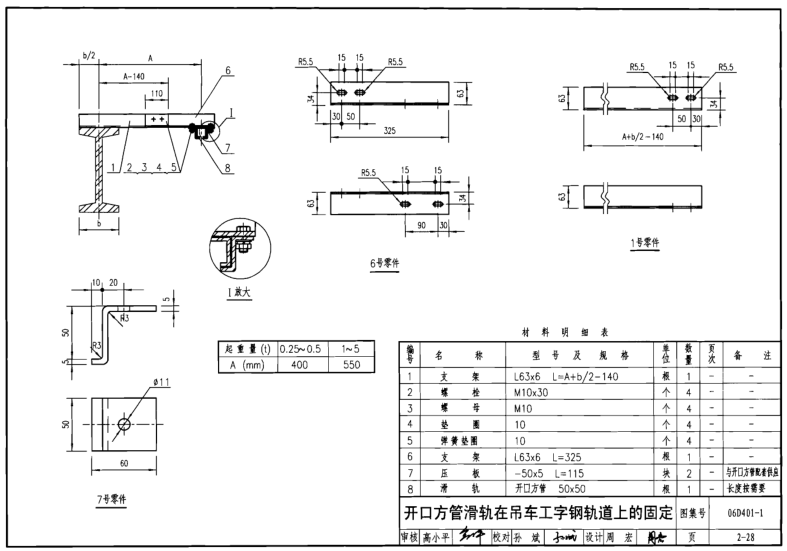

开口方管滑轨在吊车工字钢轨道上的固定2-28

移动电缆在工字钢滑轨上安装

工字钢滑轨上悬挂移动电缆示意图2-29

工字钢滑轨上四轮(轻型)悬挂装置安装示意图2-30

工字钢滑轨上四轮(重型)悬挂装置安装示意图2-31

工字钢滑轨在T形梁上的固定2-32

环形、椭圆形和圆形轨道悬挂移动电缆安装

环形轨道悬挂移动电缆示意图2-33

环形轨道集电器安装示意图2-34

椭圆形或圆形轨道悬挂移动电缆示意图2-35

椭圆形或圆形轨道集电器安装示意图2-36

环形轨道上吊索终端固定装置2-37

椭圆形轨道上集电器支臂(弹簧)2-38

双角钢滑轨拼接方式示意图2-39

三、吊车安全滑触线安装

编制说明3-1

安全滑触线支架选用索引表3-4

安全滑触线支架安装

安全滑触线1-1型支架3-5

安全滑触线1-2型支架3-6

安全滑触线1-3型支架3-7

安全滑触线1-4型支架3-8

安全滑触线1-5型支架3-9

安全滑触线1-6型支架3-10

安全滑触线1-7型支架3-11

安全滑触线1-8型支架3-12

安全滑触线2-1型支架3-13

安全滑触线2-2型支架3-14

安全滑触线2-3型支架3-15

安全滑触线2-4型支架3-16

安全滑触线2-5型支架3-17

安全滑触线2-6型支架3-18

安全滑触线2-7型支架3-19

集电器支架(一)3-20

集电器支架(二)3-21

吊车限位开关操作挡板

桥式吊车限位开关操作挡板安装图3-22

悬挂梁式吊车限位开关操作挡板安装图3-23

吊车梁上滑触线预留孔

6m非预应力吊车梁上滑触线预留孔3-24

6m预应力吊车梁上滑触线预留孔与埋板3-25

多极式安全滑触线

多极式安全滑触线安装示意图3-26

多极式安全滑触线端部安装3-27

多极式安全滑触线塑料槽连接3-28

多极式安全滑触线中部进线3-29

多极式安全滑触线导体连接3-30

多极式安全滑触线在支架上安装3-31

多极式安全滑触线滑动悬吊支架3-32

多极式安全滑触线固定悬吊支架3-33

多极式安全滑触线终端供电器3-34

多极式安全滑触线集电器拔叉3-35

单极式Ⅰ型安全滑触线

单极式Ⅰ型安全滑触线安装示意图3-36

单极式Ⅰ型安全滑触线连接3-37

单极式Ⅰ型安全滑触线在支架上安装3-38

单极式Ⅰ型安全滑触线固定盒安装3-39

单极式Ⅰ型安全滑触线端盖安装3-40

单极式Ⅱ型安全滑触线

单极式Ⅱ型安全滑触线安装示意图3-41

单极式Ⅱ型安全滑触线连接3-42

单极式Ⅱ型安全剧线在支架上安装3-43

单极式Ⅱ型安全滑触线固定盒安装3-44

单极式Ⅱ型安全滑触线端盖安装3-45

地沟内安全滑触线安装

多极式安全滑触线地沟安装示意图3-46

单极式安全滑触线地沟安装示意图3-47

相关技术资料

多极式安全滑触线相关技术资料

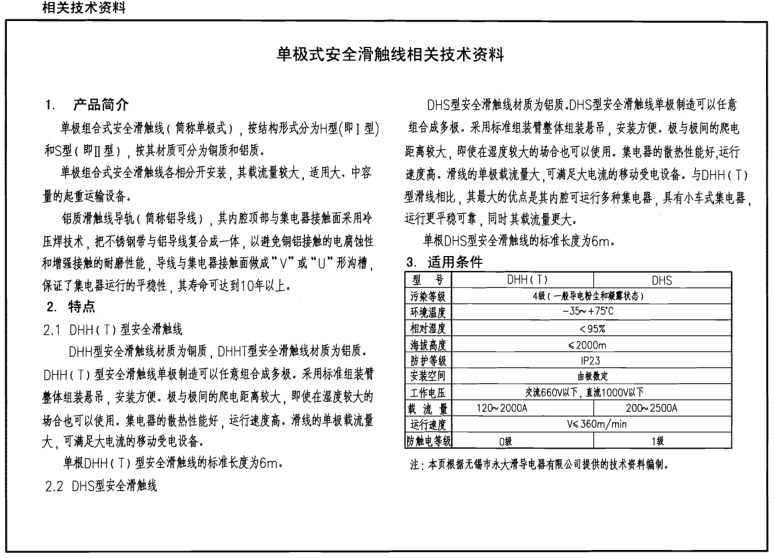

单极式安全滑触线相关技术资料

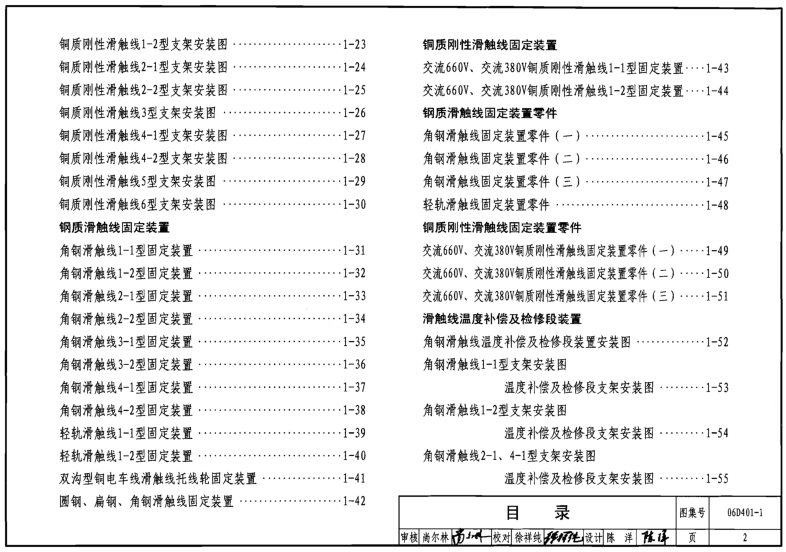

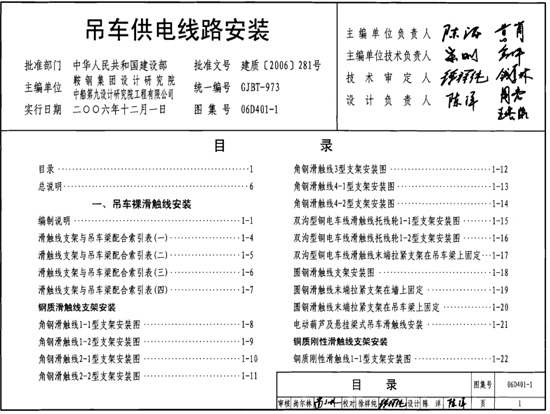

06d4011图集样张
