CAD实体建模图文教程

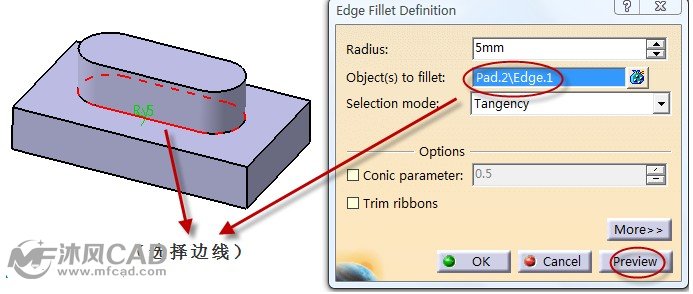

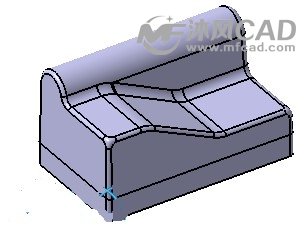

1：打开\Training Part\Part Design\ Edge Fillet.CATPart 文件，单击倒圆角，出现倒圆角定义 (Edge Fillet)对话框。

2：选择如下图的边线，单击预览可以查看圆角的创建结果。

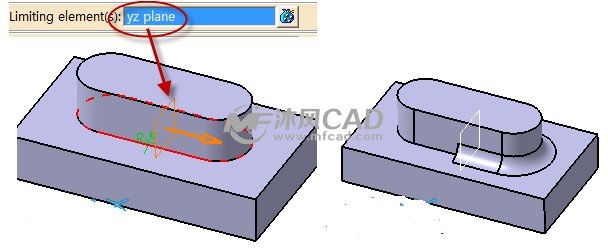

3：点击更多 (More)选项，选择限制平面yz plane，单击确认完成 。（点击箭头可以切换方向）

创建等弦圆角

3.82 创建等弦圆角

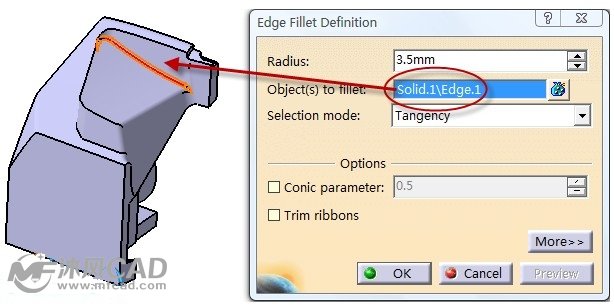

1：打开\Training Part\Part Design\ Chordal Fillet.CATPart 文件，单击倒圆角指令，出现倒圆角定义 (Edge Fillet)对话框，选择上夹角里的边线，如下图。R值输入3.5mm，单击确认完成。

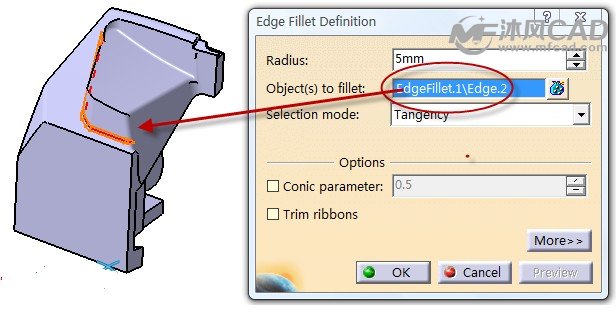

2：单击倒圆角指令，选择下夹角里的边线，如下图。R值输入5mm，单击确认完成。

3：点击创建圆角右下角的小三角，将出现子工具栏，选择等弦圆角 指令，选择菱角边，如下图。输入R值6mm，单击预览按钮。

4：经过预览我们可以看见角落部分出现不理想部分，如果单击确认，将出现警告对话框。

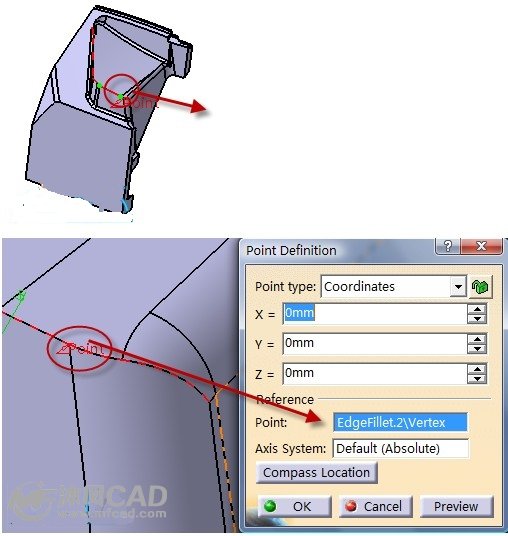

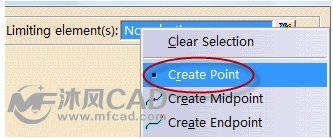

5：点击对话框里的更多按钮 ，在限制元素对话框里面点击鼠标右键选择创建点。

6：选择边线的端点位置，单击确认完成点创建。

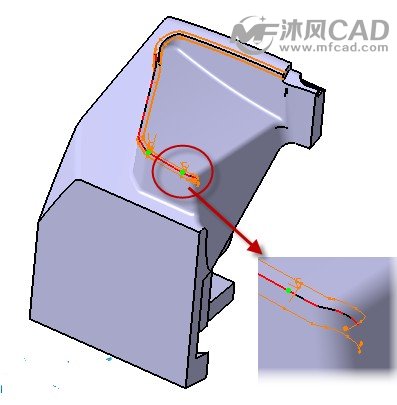

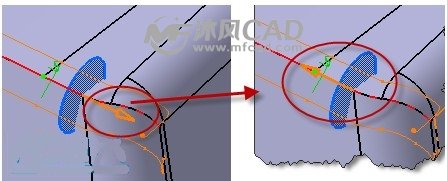

7：点击箭头，修改方向，保留内部的圆角。

8：点击确认按钮，完成等弦圆角创建。

9：单击倒圆角指令，选择角部的边线，R值输入4.415mm，模式选择最小 (Minimal)。

10：单击确认按钮，完成圆角创建。

（注：部分操作中，会出现警告信息，点取消进行下一步的操作）

总结：从上面的例子，我们可以学习到等弦圆角在外观上比等R值圆角效果更好，结合限制元素的应用，我们进行复杂圆角的创建。

变半径圆角创建

3.83 变半径圆角创建

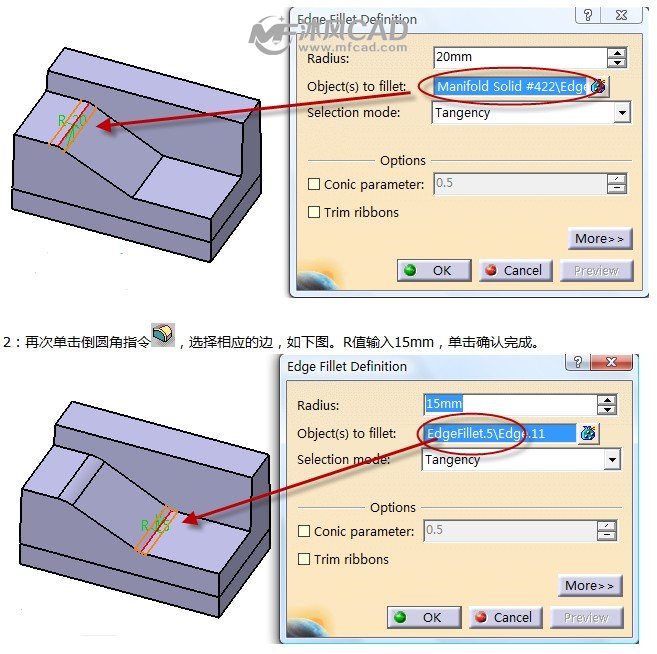

1：打开\Training Part\Part Design\ Variable Radius Fillet.CATPart 文件，单击倒圆角指令，参考图纸，选择相应的边，如下图。R值输入20mm，单击确认完成。

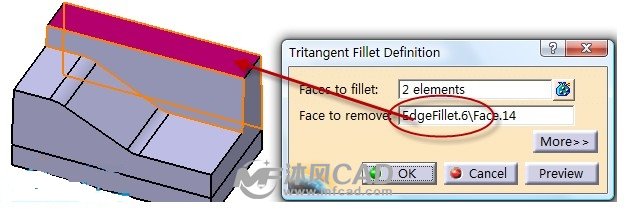

3：点击创建圆角右下角的小三角 ，将出现子工具栏，选择三面倒圆角指令，选择两侧边的面为倒圆角面，选择顶部红色的面为删除面，如下图，单击确认完成。

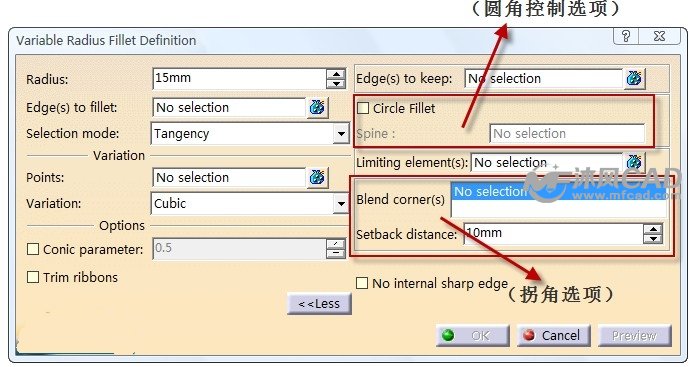

4：点击创建圆角右下角的小三角，将出现子工具栏，选择变径倒圆角指令，出现变径倒圆角定义对话框。点击更多（More），把隐藏的选项都显示出来了，如下图。

5：输入圆角数值5mm，选择相应的边线（如下图）。

6：勾选上圆角控制选项，点击控制线（Spine）选项框，单击鼠标右键选择X轴（X Axis ）作为控制线，单击确定完成。

7：单击变径倒圆角指令 ，出现变径倒圆角定义对话框。点击更多（More），把隐藏的选项都显示出来了，如下图。

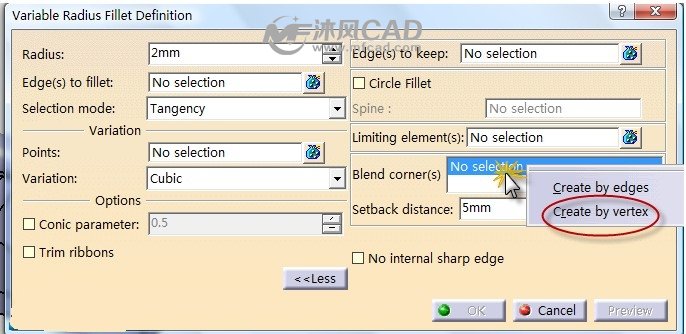

8：输入圆角数值2mm，输入拐角距离5mm（默认是10mm），单击拐角选项处的选择框，单击鼠标的右键选择按顶点创建(Create by vertex)，如下图。

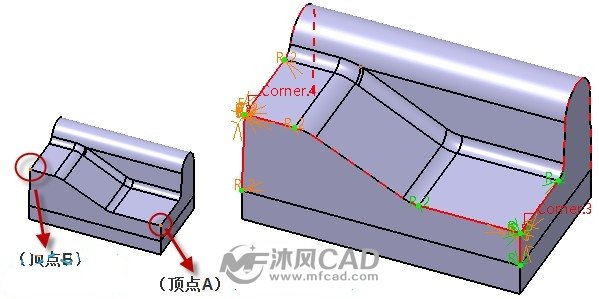

9：选择顶点A，系统自动搜索顶点A的三条边线为圆角化边，再次点击拐角选项处的选择框，单击鼠标的右键选择按顶点创建(Create by vertex)，选择顶点B，将创建第二个拐角，如下图。

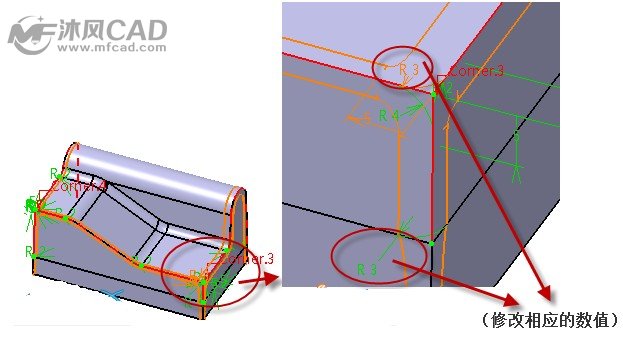

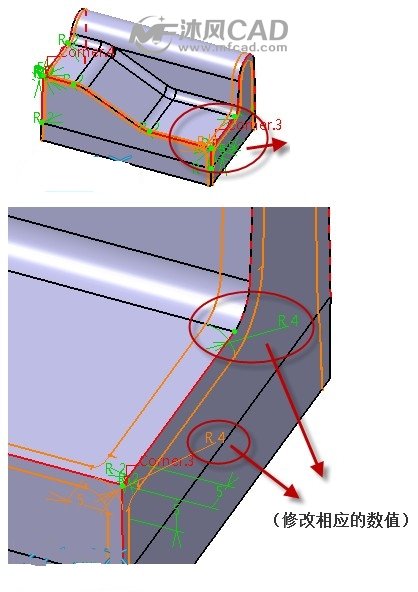

10：修改侧边数值，将默认的2mm改为4mm值。

11：修改垂直边数值，将默认的2mm改为3mm值，单击确认完成变径圆角创建。

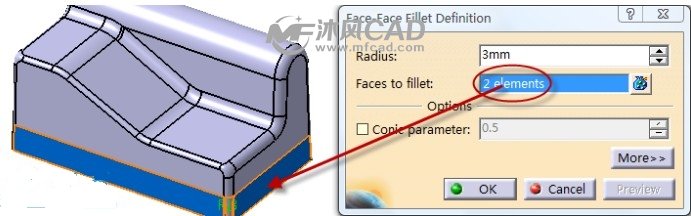

12：点击创建圆角右下角的小三角，将出现子工具栏，选择两面倒圆角指令，选择下图蓝色的面，输入R值3mm，单击确认完成。

13：重复应用两面倒圆角指令，依次的完成余下的几个圆角
