诺方舟测线仪NF-308使用说明及功能介绍

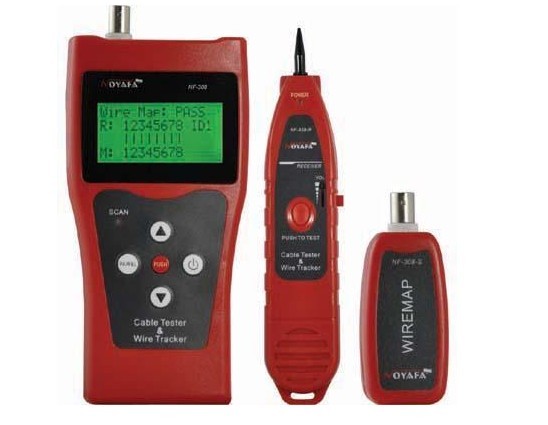

诺方舟NF-308型多用途网络线缆测线仪是一款具有多种新型功能的线缆测试和查线仪表，本设备由主测试器(NF-308)、接收器(NF-838-R)和远端识别器三部分组成。下图为诺方舟NF-308测线仪：

该新型仪表外观流畅, 手感好和贴心的人性化设计。它具有寻线、对线及线路状态测试三大功能，具有快捷、准确的特点,，是通信线路、综合布线，线路等弱电系统安装、维护工程技术人员的实用工具。广泛应用于电话系统、计算机网络及其它涉及金属导线线路等领域。

诺方舟测线仪(NF-308)说明书下载 pdf格式(共12页) 评分:

5.0

类别： 书集教程    大小：6.5M    语言： 中文
查看详细信息 >>

诺方舟NF-308应用：

1、电信网络线路工程和日常维修工作

2、计算机网络线路工程

3、其它金属导线线路工程和维护工作

精明鼠NF-308技术指标：

（1）外形尺寸:主测试器:185X105X50mm； 接收器:218X46X29mm。

（2）电源:主测试器:9V叠层电池； 接收器:9V叠层电池。

（3）显示:专用4X16字符大屏幕LCD点阵（有效视区61.6X25.2mm）。

（4）测试电缆类型:STP/UTP 双绞线，同轴电缆，电话线。

（5）探测电缆类型:可直接寻找5E, 6E, 电话线, 同轴电缆, USB线等多种线缆。

（6）工作环境温度:-10 +60。

（7）测试仪器口和探头

主测试器:RJ45主端口（MAIN）,RJ45 副端口（LOOPBACK）,

RJ45寻线端口； 接收器探头；远端识别器RJ45端口（R）

附加BNC及RJ11转换器可测量同轴电缆, 电话线连通性。

（8）双绞线长度测量: 范围: 1-350米（3-1200英尺）

校准精度: 3％（+/-0.5M, 或+/-1.5ft）。（校准电缆5米）

出厂精度: 5％（+/-0.5M, 或+/-1.5ft）。（AMP, ATT5类线）

显示:：米或英尺。

（9）长度校准

用户可用已知长度的电缆线, 自设校准系数, 校准线缆长度大于5米。

（10）线序和电缆故障定位，故障检测，开路，短， 反接，交叉和串绕。

（11）电缆定位:8个远端被动测试插口（ID1-ID8）。

（12）自动延时关机时间:30分钟不操作。

精明鼠NF-308功能特点：

1、单人即可进行线缆的连通性测试。

2、可直接寻找5E, 6E, 电话线, 同轴电缆, USB线等多种线缆。

3、可检测5E、6E、同轴电缆及电话线的接线故障, 包括: 开路, 短路, 跨接, 反接和串绕。

4、网线对线测试:接线/连接错误的定位。

5、 测试线长度断点:测量线缆长度, 并确定开路、短路的距离。

6、电缆长度动态校准功能, 使长度测量精度高达97％。由于网线的材质都不同，有的是纯铜，有的是铝包铜，再测试网线长度功能之前一定要校准下。
