天猫魔盒遥控器坏了怎么办 天猫魔盒使用红外遥控器的方法

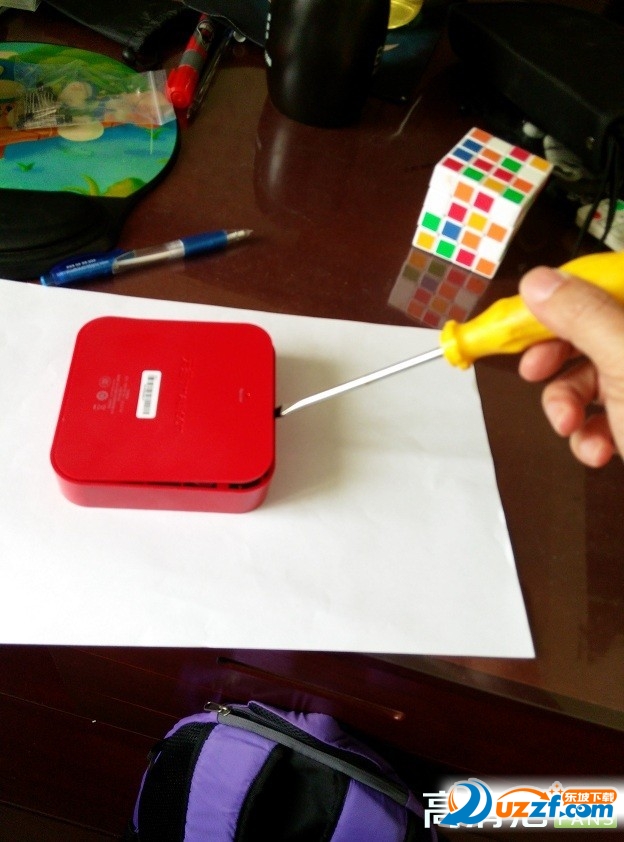

首先开始拆机，先沿盒子底部四周，撬开后盖：

     打开后盖后，用十字批旋开主板上的4个螺钉:

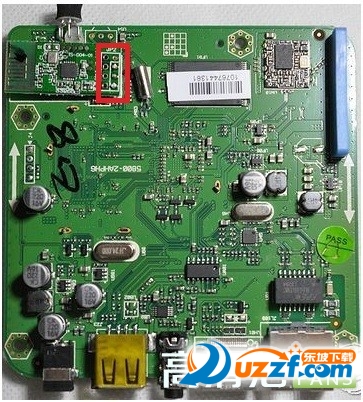

     拆开一看，主板果然有预留了红外接收头的针脚：3v(电压),IR(输入信号),GND（地线），如下图所示红色框中：

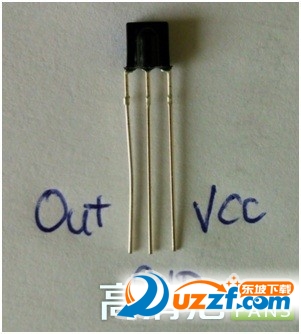

     于是找来通用红外接收头，正面（有半圆柱突起的一面）三根针脚从左到右分别是out(输出信号), gnd（地线）, vcc（输入电压3-5v）：

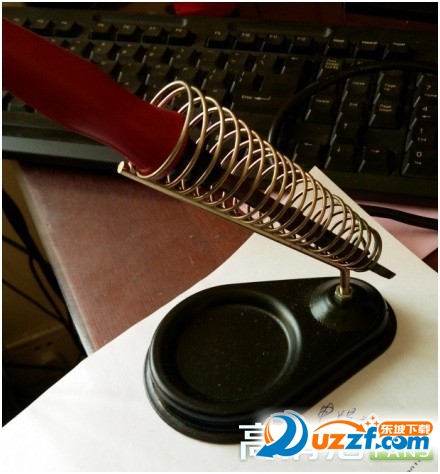

     再找来电烙铁和焊锡：

    接下来，把红外接收头的三只脚一一对应焊接到主板上的对应位置

    1） 接收头中间的GND脚焊接至主板的GND预留焊点
    2）接收头左边OUT脚连接至主板IR焊点
    3）接收头右边VCC脚焊接至主板3V/5V焊点

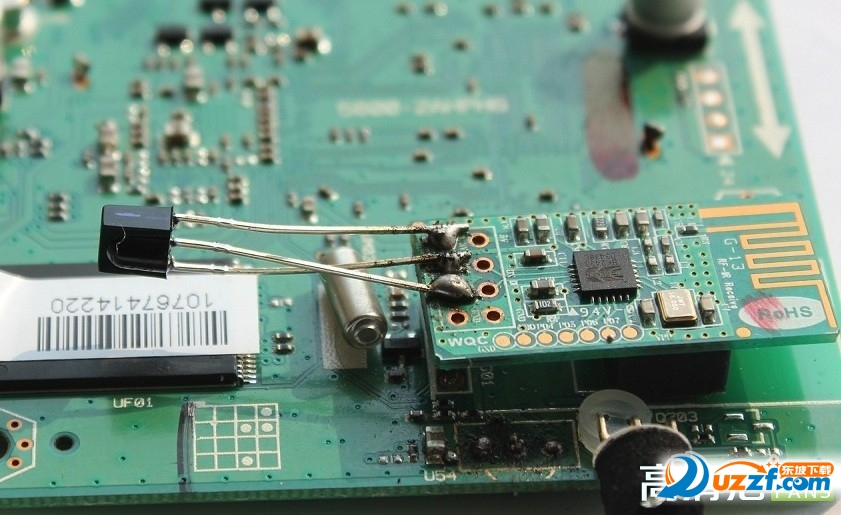

    注意让接收头正面朝向天猫魔盒的正面（有指示灯是正面），提高红外接收灵敏度，这样就基本完成了，如下图所示

  把主板重新安装回盒子里，盖上后盖，接上电视开机正常，原遥控器可以继续使用:

天猫魔盒已经加上红外接收头，对天猫魔盒遥控方式的改造就只欠东风:一只合适的红外遥控器了。

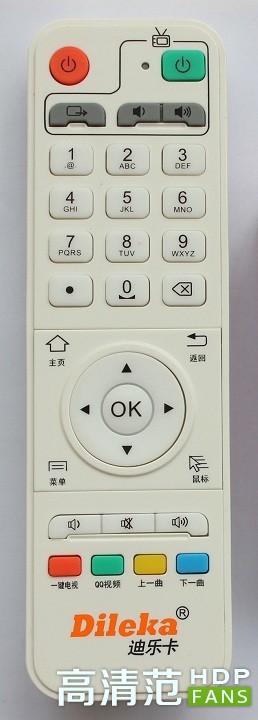

    这款遥控器全面支持天猫盒子原配遥控器的功能。

    而且还支持电视遥控学习区，可以学习电视机上常用的电源键，输入信号切换键，音量+&-等4个按键。从此使用天猫魔盒看视频，不用两个遥控器换来换去了！！
