modbus调试精灵怎么用

今天东坡小编给大家带来的是调试精灵的具体用法说明。

modbus调试精灵怎么用

调试助手用法：
将数据位设置为8位，停止位为一位，使用下方modbus采集窗口
采集智能数显仪类：
采集pv测量值则输入010400000001
采集hial值则输入010300010001
以此类推…….

采集智能PID调节器仪类：
采集pv测量值则输入010400000001
采集sv值则输入010300000001
以此类推…….

采集巡检仪的测量值：
输入010400000001即采集第一路的值
输入010400000002即采集前两路的值
输入010400000003即采集前三路的值
以此类推

说明：

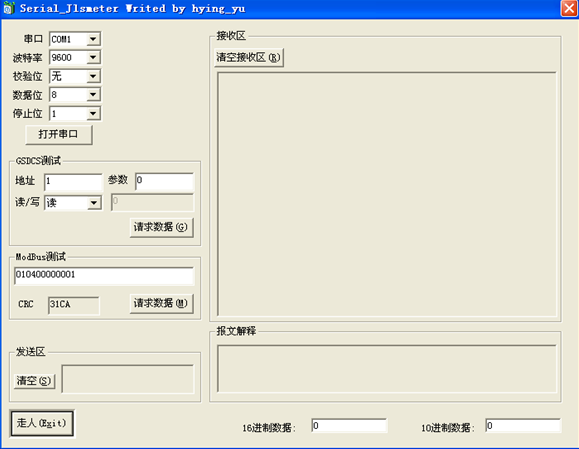

在连接好仪表后通电，打开这个通讯调试助手，按照上图进行设置（先关闭串口，选择串口，后设置数据位、停止为1、校验位为无 ，然后打开串口）。输入010400000001后点击请求数据，在接收区有数据返回（格式为：0104021234ABCD），说明通讯正常，退出后运行组态软件即可。如果没有数据返回，需检查线路及串口是否正常。
